Zephyr flash流式操作¶
本文分析Zephyr的flash流式操作如何实现。
概述¶
Flash在写入前必须擦除，擦除有page的限制，写入根据设备的不同可能会有对齐的限制。由于其操作的特殊性Flash无法直接接受流式数据的写入(连续的大小不定的数据)，为应对该情况Zephyr对flash驱动进行了封装提供stream_flash，用于支持流式数据的写入。 stream_flash模块的特性如下：
提供缓存，将流式数据收集到指定量后再写入到Flash
支持缓存回读
支持断电恢复机制
stream_flash最典型的应用就是DFU升级，在Zephyr中DFU升级和coredump写入flash都使用了stream_flash。
API¶
API说明¶
flash_stream的API声明在include/storage/stream_flash.h中，这里做注释说明
/**
* @brief 初始化flash_stream.
*
* @param ctx flash_stream的上下文，相关的管理数据都保存在其中
* @param fdev flash_stream使用的flash设备，流式数据将写入该设备
* @param buf flash_stream使用的缓存，写入的流式数据将先保存到该缓存
* @param buf_len 缓存大小，不能大于flash page尺寸，并按照flash的最小可写单位write-block-size对齐。
* @param offset flash设备中的偏移地址
* @param size 最大可写入量。当设置为0时表示可以从offset开始一直写到flash末尾
* @param cb 每次flash写操作完成后就会调用这个回调
*
* @return 0为成功，负数为失败
*/
int stream_flash_init(struct stream_flash_ctx *ctx, const struct device *fdev,
uint8_t *buf, size_t buf_len, size_t offset, size_t size,
stream_flash_callback_t cb);
/**
* @brief 写入数据到flash stream
*
* @param ctx flash_stream的上下文
* @param data 写入数据指针
* @param len 写入数据长度
* @param flush 最后一笔写入时使用true强制写入到flash内，当为false时只有在stream_flash满时才会写flash
*
* @return 0为成功，负数为失败
*/
int stream_flash_buffered_write(struct stream_flash_ctx *ctx, const uint8_t *data,
size_t len, bool flush);
/**
* @brief 获取目前有多少数据被写入到flash.
*
* @param ctx flash_stream的上下文
*
* @return 已写入到flash的数据长度.
*/
size_t stream_flash_bytes_written(struct stream_flash_ctx *ctx);
在配置`CONFIG_STREAM_FLASH_ERASE=y`的情况下提供擦除API
/**
* @brief 擦除flash页
*
* @param ctx flash_stream的上下文
* @param off 擦除off所在页面
*
* @return 0为成功，负数为失败
*/
int stream_flash_erase_page(struct stream_flash_ctx *ctx, off_t off);
在配置`CONFIG_STREAM_FLASH_PROGRESS=y`的情况下提供恢复机制API
/**
* @brief 加载上一次保存的写入进度到flash_stream上下文中
*
* @param ctx flash_stream的上下文
* @param settings_key setting模块中标识进度的key
*
* @return 0为成功，负数为失败
*/
int stream_flash_progress_load(struct stream_flash_ctx *ctx,
const char *settings_key);
/**
* @brief 保存当前flash_stream的写进度 .
*
* @param ctx flash_stream的上下文
* @param settings_key setting模块中标识进度的key
*
* @return 0为成功，负数为失败
*/
int stream_flash_progress_save(struct stream_flash_ctx *ctx,
const char *settings_key);
/**
* @brief 清除flash_stream保存的进度.
*
* @param ctx flash_stream的上下文
* @param settings_key setting模块中标识进度的key
*
* @return 0为成功，负数为失败
*/
int stream_flash_progress_clear(struct stream_flash_ctx *ctx,
const char *settings_key);
使用示例¶
这里做简单的使用示例如下注释，当不需要做断电恢复时，移除stream_flash_progress_xxx相关流程即可
#define STREAM_FLASH_KEY "prop/stream_flash_key"
struct stream_flash_ctx stream_flash;
int data_verify(uint8_t *buf, size_t len, size_t offset)
{
//校验回读数据
...
//通知显示当前下载进度last_writed
size_t last_writed = stream_flash_bytes_written()
....
//保存当前下载进度
stream_flash_progress_save(&stream_flash, STREAM_FLASH_KEY);
//返回0表示校验通过
return 0;
}
void download_task(void)
{
const struct device *fdev = device_get_binding(FLASH_NAME);
uint_t buf[64*1024];
//设用FLASH_NAME设备
//缓存为buf，大小为64K
//stream_flash，位于flash的0x100000处，大小为3M
int stream_flash_init(&stream_flash, fdev,
buf, sizeof(buf), 0x100000, 3*1024*1024,
data_verify);
//加载上次位置
stream_flash_progress_load(&stream_flash, STREAM_FLASH_KEY);
//读取上次写入的位置，通知从该处下载数据
size_t last_writed = stream_flash_bytes_written()
.... nodify(last_writed)
while(1){
uint8 rev_buf[32];
size_t rev_len;
//接收数据
int finish = revice(rev_buf, &rev_len);
if(finish){
//下载完所有数据成做flush写
stream_flash_buffered_write(&stream_flash, rev_buf, rev_len, true);
//清除下载进度，退出下载
stream_flash_progress_clear(&stream_flash, STREAM_FLASH_KEY);
break;
}else{
//写入当前下载数据，继续下载
stream_flash_buffered_write(&stream_flash, rev_buf, rev_len, false);
}
}
}
实现分析¶
stream flash实现的核心就是将数据缓存到buffer中，当buffer满后一次性写入到flash。通过struct stream_flash_ctx进行管理
struct stream_flash_ctx {
uint8_t *buf; //写缓存，写入数据时先保存在该buffer中
size_t buf_len; //写缓存的长度
size_t buf_bytes; //写缓存中有效数据的长度
const struct device *fdev; //stream_flash操控的flash device，数据实际要被写入到该flash设备上
size_t bytes_written; //总计写了多少数据到flash
size_t offset; //stream_flash从flash内该偏移地址开始使用
size_t available; //flash内还剩多少区域可以被stream_flash使用
stream_flash_callback_t callback; //每写一次flash，调用一次该callback
#ifdef CONFIG_STREAM_FLASH_ERASE
off_t last_erased_page_start_offset; //上一次擦除flash page所在的地址
#endif
};

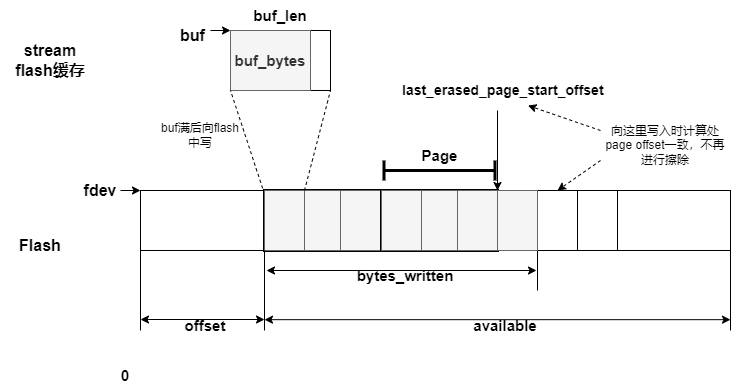

各字段图示如下，后面的分析可以参考该图进行理解
初始化¶
stream flash初始化主要完成：对setting系统的初始化用于存储下载进度，完成对struct stream_flash_ctx的初始化赋值。
int stream_flash_init(struct stream_flash_ctx *ctx, const struct device *fdev,
uint8_t *buf, size_t buf_len, size_t offset, size_t size,
stream_flash_callback_t cb)
{
if (!ctx || !fdev || !buf) {
return -EFAULT;
}
//初始化setting子系统，为存储下载进度做准备
#ifdef CONFIG_STREAM_FLASH_PROGRESS
int rc = settings_subsys_init();
if (rc != 0) {
LOG_ERR("Error %d initializing settings subsystem", rc);
return rc;
}
#endif
struct _inspect_flash inspect_flash_ctx = {
.buf_len = buf_len,
.total_size = 0
};
//缓存的长度必须与write-block-size对齐
if (buf_len % flash_get_write_block_size(fdev)) {
LOG_ERR("Buffer size is not aligned to minimal write-block-size");
return -EFAULT;
}
//遍历flash的页，计算flash的大小
flash_page_foreach(fdev, find_flash_total_size, &inspect_flash_ctx);
/* The flash size counted should never be equal zero */
if (inspect_flash_ctx.total_size == 0) {
return -EFAULT;
}
//检查stream_flash使用的范围是否在flash内
if ((offset + size) > inspect_flash_ctx.total_size ||
offset % flash_get_write_block_size(fdev)) {
LOG_ERR("Incorrect parameter");
return -EFAULT;
}
//初始化flash_stream管理上下文
ctx->fdev = fdev;
ctx->buf = buf;
ctx->buf_len = buf_len;
ctx->bytes_written = 0;
ctx->buf_bytes = 0U;
ctx->offset = offset;
//计算flash_stream实际可使用的flash空间，size为0时，就是从offset开始到flash结束的长度
ctx->available = (size == 0 ? inspect_flash_ctx.total_size - offset :
size);
ctx->callback = cb;
#ifdef CONFIG_STREAM_FLASH_ERASE
ctx->last_erased_page_start_offset = -1;
#endif
return 0;
}
写入¶
int stream_flash_buffered_write(struct stream_flash_ctx *ctx, const uint8_t *data,
size_t len, bool flush)
{
int processed = 0;
int rc = 0;
int buf_empty_bytes;
if (!ctx) {
return -EFAULT;
}
//计算flash内剩余的空间是否能容纳还没写入的数据总长度
if (ctx->bytes_written + ctx->buf_bytes + len > ctx->available) {
return -ENOMEM;
}
//写入flash_stream数据比缓存空间大时，先将缓存空间填满，再写入到flash
while ((len - processed) >=
(buf_empty_bytes = ctx->buf_len - ctx->buf_bytes)) {
//填满缓存空间
memcpy(ctx->buf + ctx->buf_bytes, data + processed,
buf_empty_bytes);
//将缓存空间数据写到flash
ctx->buf_bytes = ctx->buf_len;
rc = flash_sync(ctx);
if (rc != 0) {
return rc;
}
processed += buf_empty_bytes;
}
//剩余的数据不足以填满缓存空间的，就保留在缓存空间
if (processed < len) {
memcpy(ctx->buf + ctx->buf_bytes,
data + processed, len - processed);
ctx->buf_bytes += len - processed;
}
//如果指定flush，无论缓存空间剩多少都一次性写入到flash中
if (flush && ctx->buf_bytes > 0) {
rc = flash_sync(ctx);
}
return rc;
}
flash写入流程，由于缓存的大小小于页，因此写入可以直接以页来操作
static int flash_sync(struct stream_flash_ctx *ctx)
{
int rc = 0;
//计算flash内写入地址
size_t write_addr = ctx->offset + ctx->bytes_written;
size_t buf_bytes_aligned;
size_t fill_length;
uint8_t filler;
if (ctx->buf_bytes == 0) {
return 0;
}
//擦除页，页所在位置由写入数据最后一byte位置计算而得
if (IS_ENABLED(CONFIG_STREAM_FLASH_ERASE)) {
rc = stream_flash_erase_page(ctx,
write_addr + ctx->buf_bytes - 1);
if (rc < 0) {
LOG_ERR("stream_flash_erase_page err %d offset=0x%08zx",
rc, write_addr);
return rc;
}
}
//写入的数据不能和write-block-size对齐时，未对齐部分填入擦除flash后的值，通常时0xff
//该操作只会在最后一笔数据flush发生
fill_length = flash_get_write_block_size(ctx->fdev);
if (ctx->buf_bytes % fill_length) {
fill_length -= ctx->buf_bytes % fill_length;
filler = flash_get_parameters(ctx->fdev)->erase_value; //获取擦除flash后的值，通常是0xff
memset(ctx->buf + ctx->buf_bytes, filler, fill_length);
} else {
fill_length = 0;
}
//写入flash
buf_bytes_aligned = ctx->buf_bytes + fill_length;
rc = flash_write(ctx->fdev, write_addr, ctx->buf, buf_bytes_aligned);
if (rc != 0) {
LOG_ERR("flash_write error %d offset=0x%08zx", rc,
write_addr);
return rc;
}
if (ctx->callback) {
/* Invert to ensure that caller is able to discover a faulty
* flash_read() even if no error code is returned.
*/
for (int i = 0; i < ctx->buf_bytes; i++) {
ctx->buf[i] = ~ctx->buf[i];
}
rc = flash_read(ctx->fdev, write_addr, ctx->buf,
ctx->buf_bytes);
if (rc != 0) {
LOG_ERR("flash read failed: %d", rc);
return rc;
}
rc = ctx->callback(ctx->buf, ctx->buf_bytes, write_addr);
if (rc != 0) {
LOG_ERR("callback failed: %d", rc);
return rc;
}
}
ctx->bytes_written += ctx->buf_bytes;
ctx->buf_bytes = 0U;
return rc;
}
上面你可能会发现，无论缓存是多大，即使小于一个page都会被执行stream_flash_erase_page，这会不会导致前面写入在同一页得数据被擦除呢? 我们来看一下其实现
int stream_flash_erase_page(struct stream_flash_ctx *ctx, off_t off)
{
int rc;
struct flash_pages_info page;
//找到要擦除的页
rc = flash_get_page_info_by_offs(ctx->fdev, off, &page);
if (rc != 0) {
LOG_ERR("Error %d while getting page info", rc);
return rc;
}
//如果该页的地址和上一次擦除的一致，就不再执行擦除，从而避免丢失
if (ctx->last_erased_page_start_offset == page.start_offset) {
return 0;
}
LOG_DBG("Erasing page at offset 0x%08lx", (long)page.start_offset);
//执行擦除
rc = flash_erase(ctx->fdev, page.start_offset, page.size);
if (rc != 0) {
LOG_ERR("Error %d while erasing page", rc);
} else {
//更新上一次擦除地址
ctx->last_erased_page_start_offset = page.start_offset;
}
return rc;
}
恢复机制实现¶
恢复机制使用setting模块存储和改写struct stream_flash_ctx中的bytes_written字段完成，setting是一个可读写模块后端可以对接nvs或者文件等，这里不做展开说明，只用指定setting以key+value的map形式保存即可。
int stream_flash_progress_save(struct stream_flash_ctx *ctx,
const char *settings_key)
{
if (!ctx || !settings_key) {
return -EFAULT;
}
//将bytes_written写入到setting中
int rc = settings_save_one(settings_key,
&ctx->bytes_written,
sizeof(ctx->bytes_written));
if (rc != 0) {
LOG_ERR("Error %d while storing progress for \"%s\"",
rc, settings_key);
}
return rc;
}
int stream_flash_progress_load(struct stream_flash_ctx *ctx,
const char *settings_key)
{
if (!ctx || !settings_key) {
return -EFAULT;
}
//在回调settings_direct_loader中对cts中的bytes_written进行更新
int rc = settings_load_subtree_direct(settings_key,
settings_direct_loader,
(void *) ctx);
if (rc != 0) {
LOG_ERR("Error %d while loading progress for \"%s\"",
rc, settings_key);
}
return rc;
}
static int settings_direct_loader(const char *key, size_t len,
settings_read_cb read_cb, void *cb_arg,
void *param)
{
struct stream_flash_ctx *ctx = (struct stream_flash_ctx *) param;
//查找满足条件的key
if (settings_name_next(key, NULL) == 0) {
size_t bytes_written = 0;
//通过setting的callback和key读出bytes_written
ssize_t len = read_cb(cb_arg, &bytes_written,
sizeof(bytes_written));
//判断读出的长度是否合法
if (len != sizeof(ctx->bytes_written)) {
LOG_ERR("Unable to read bytes_written from storage");
return len;
}
//更新ctx中的bytes_written
if (bytes_written >= ctx->bytes_written) {
ctx->bytes_written = bytes_written;
} else {
LOG_WRN("Loaded outdated bytes_written %zu < %zu",
bytes_written, ctx->bytes_written);
return 0;
}
//更新last_erased_page_start_offset
#ifdef CONFIG_STREAM_FLASH_ERASE
int rc;
struct flash_pages_info page;
off_t offset = (off_t) (ctx->offset + ctx->bytes_written) - 1;
/* Update the last erased page to avoid deleting already
* written data.
*/
if (ctx->bytes_written > 0) {
rc = flash_get_page_info_by_offs(ctx->fdev, offset,
&page);
if (rc != 0) {
LOG_ERR("Error %d while getting page info", rc);
return rc;
}
ctx->last_erased_page_start_offset = page.start_offset;
} else {
ctx->last_erased_page_start_offset = -1;
}
#endif /* CONFIG_STREAM_FLASH_ERASE */
}
return 0;
}
int stream_flash_progress_clear(struct stream_flash_ctx *ctx,
const char *settings_key)
{
if (!ctx || !settings_key) {
return -EFAULT;
}
//删除存储的进度
int rc = settings_delete(settings_key);
if (rc != 0) {
LOG_ERR("Error %d while deleting progress for \"%s\"",
rc, settings_key);
}
return rc;
}
参考¶
https://docs.zephyrproject.org/latest/reference/storage/stream/stream_flash.html
