同步-轮询

轮询API用于同时等待多个条件中的任意一个满足条件。

使用

API

void k_poll_event_init(struct k_poll_event event, u32_t type, int mode,voidobj)

  • 作用:初始化一个k_poll_event实例,这个实例将被k_poll轮询

  • event:要初始化的event

  • type:event轮询条件的类型,目前支援三种类型,当使用K_POLL_TYPE_IGNORE表示该event将被禁用

    • K_POLL_TYPE_SIGNAL:poll event 信号

    • K_POLL_TYPE_SEM_AVAILABLE: 信号量

    • K_POLL_TYPE_FIFO_DATA_AVAILABLE:FIFO,实际上FIFO使用queue实现的,真正的等待条件是queue

mode:触发模式,目前只支持K_POLL_MODE_NOTIFY_ONLY

obj:轮询的条件,和type要对应,可以是内核对象或者event signal

int k_poll(struct k_poll_event *events, int num_events, s32_ttimeout)

  • 作用:等待一个或者多个event条件有效。 events: 等待事件的数组

  • num_events: 等待事件的数量,也就是events的个数

  • timeout:等待超时,单位ms。K_NO_WAIT不等待, K_FOREVER一直等

  • 返回值:当返回0时表示一个或者多个条件有效

注意事项:

  • k_poll收到条件有效时,仅仅是通知到线程该内核对象有效,还需要线程使用代码主动获取内核对象。

  • k_poll返回0时,有可能是多个条件有效,需要循环使用k_poll,每次循环后检查那个event有效,需要将其状态设置为K_POLL_STATE_NOT_READY。

void k_poll_signal_init(struct k_poll_signal *signal)

  • 作用:初始化一个poll signal, 该信号可以作为poll event的条件

  • signal:要初始化的poll signal

int k_poll_signal_raise(struct k_poll_signal *signal, int result)

  • 作用:发送poll signal

  • signal: 要发送的signal

  • result: 信号的一个标记值,poll收到信号后可以获得这个值

void k_poll_signal_reset(struct k_poll_signal *signal)

  • 作用:reset signal,如果一个signal被发送,但未被poll前,可以使用该API reset掉

  • signal: 要reset的signal

void k_poll_signal_check(struct k_poll_signal *signal, unsigned int* signaled, int *result)

  • 作用:获取被轮询信号的状态和值

  • signal: 要获取的signal

  • signaled: 是否已发送signal

  • result: 如果已发送,这里是发送的值

使用说明

poll由于可以等待多个条件,因此可以将每个条件一个线程等的形式转化为一个线程等多个条件,减少线程节约线程堆栈。 由于poll被通知并未获取到内核对象,因此实际使用中应劲量避免有将有竞争的内核对象做为poll条件。

内核对象作为poll条件

初始化poll 条件

struct k_poll_event events[2];

void poll_init(void)
{
    //将my_sem做为poll条件,注意my_sem,需要单独初始化
    k_poll_event_init(&events[0],
                      K_POLL_TYPE_SEM_AVAILABLE,
                      K_POLL_MODE_NOTIFY_ONLY,
                      &my_sem);

    //将my_fifo做为poll条件,注意my_fifo,需要单独初始化
    k_poll_event_init(&events[1],
                      K_POLL_TYPE_FIFO_DATA_AVAILABLE,
                      K_POLL_MODE_NOTIFY_ONLY,
                      &my_fifo);
}

以上初始化也可以用下面方式代替, 同样注意my_sem和my_fifo需要单独初始化

struct k_poll_event events[2] = {
    K_POLL_EVENT_STATIC_INITIALIZER(K_POLL_TYPE_SEM_AVAILABLE,
                                    K_POLL_MODE_NOTIFY_ONLY,
                                    &my_sem, 0),
    K_POLL_EVENT_STATIC_INITIALIZER(K_POLL_TYPE_FIFO_DATA_AVAILABLE,
                                    K_POLL_MODE_NOTIFY_ONLY,
                                    &my_fifo, 0),
};

poll等待和处理

void poll_thread(void)
{
    for(;;) {
        rc = k_poll(events, 2, K_FOREVER);
        if (events[0].state == K_POLL_STATE_SEM_AVAILABLE) {
            k_sem_take(events[0].sem, 0);
            //handle sem
        } else if (events[1].state == K_POLL_STATE_FIFO_DATA_AVAILABLE) {
            data = k_fifo_get(events[1].fifo, 0);
            // handle data
        }
        events[0].state = K_POLL_STATE_NOT_READY;
        events[1].state = K_POLL_STATE_NOT_READY;
    }
}

poll 信号处理

初始化信号,并将其作为poll条件

struct k_poll_signal signal;
void poll_init(void)
{
    k_poll_signal_init(&signal);

     struct k_poll_event events[1] = {
        K_POLL_EVENT_INITIALIZER(K_POLL_TYPE_SIGNAL,
                                 K_POLL_MODE_NOTIFY_ONLY,
                                 &signal),
    };
}

线程A poll信号是否发生

void thread_A(void){
    while(1){
            k_poll(events, 1, K_FOREVER);

            if (events[0].signal->result == 0x1337) {
                // A-OK!
            } else {
                // weird error
            }

            events[0].signal->signaled = 0;
            events[0].state = K_POLL_STATE_NOT_READY;
    }
}

发送信号

k_poll_signal_raise(&signal, 0x1337);

实现

通知机制

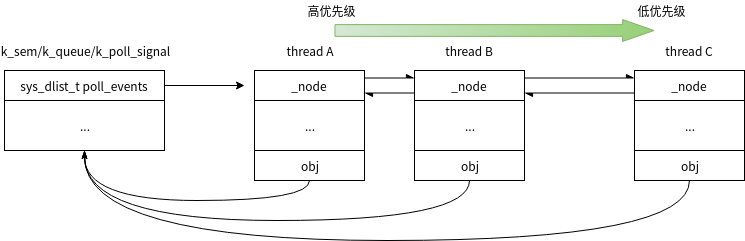

poll初始化时一个等待条件对应一个poll event poll将维护一个poll events链表,当一个thread进行k_poll等待某些条件时,这些条件对应的的poll event被加入到poll event链表中。同时会将等待的thread和一个poller 存储在poll event中。然后thread进入超时等待,处于pending状态。 当等待条件发生时,等待条件会主动呼叫对应自己poll event内poller中的callback,callback内会将poll event的thread从pending状态变为ready状态。 之后thread继续运行,将已经就绪的poll event从链表中取出,完成k_poll轮询。

数据结构及类型介绍

一个poll event的结构体如下

struct k_poll_event {
    sys_dnode_t _node;          // poll event链表用

    struct _poller *poller;     //poller,存储回调和polling状态

    u32_t tag:8;                        //zephyr内核没有使用,可以被用户设置

    u32_t type:_POLL_NUM_TYPES;     //poll 条件类型

    u32_t state:_POLL_NUM_STATES;   //poll event的状态

    u32_t mode:1;       //poll 模式,目前只有一种

    u32_t unused:_POLL_EVENT_NUM_UNUSED_BITS;

    union {             //保存poll条件的句柄
        void *obj;
        struct k_poll_signal *signal;
        struct k_sem *sem;
        struct k_fifo *fifo;
        struct k_queue *queue;
    };
};

poll条件类型定义如下:

enum _poll_types_bits {
    /* can be used to ignore an event */
    _POLL_TYPE_IGNORE,

    /* to be signaled by k_poll_signal_raise() */
    _POLL_TYPE_SIGNAL,

    /* semaphore availability */
    _POLL_TYPE_SEM_AVAILABLE,

    /* queue/fifo/lifo data availability */
    _POLL_TYPE_DATA_AVAILABLE,

    _POLL_NUM_TYPES
};

可以看出等待条件有3种poll signal, sem, queue(fifo/lifo是由queue实现)

poll状态类型定义如下

enum _poll_states_bits {
    /* default state when creating event */
    _POLL_STATE_NOT_READY,

    /* signaled by k_poll_signal_raise() */
    _POLL_STATE_SIGNALED,

    /* semaphore is available */
    _POLL_STATE_SEM_AVAILABLE,

    /* data is available to read on queue/fifo/lifo */
    _POLL_STATE_DATA_AVAILABLE,

    /* queue/fifo/lifo wait was cancelled */
    _POLL_STATE_CANCELLED,

    _POLL_NUM_STATES
};

一个poller的结构体如下

struct _poller {
    volatile bool is_polling;       //是否需要polling
    struct k_thread *thread;     //是那个thread在polling
    _poller_cb_t cb;                    // 条件满足时使用这个cb通知条件已发生
};

初始化

k_poll_event_init其实就是将k_poll_event和等待条件建立联系,然后初始化类型和状态

void k_poll_event_init(struct k_poll_event *event, u32_t type,
               int mode, void *obj)
{
    event->poller = NULL;
    /* event->tag is left uninitialized: the user will set it if needed */
    event->type = type;
    event->state = K_POLL_STATE_NOT_READY;
    event->mode = mode;
    event->unused = 0U;
    event->obj = obj;       //将等待条件和poll event建立联系
}

等待及通知

k_poll等待

k_poll首先给要poll 的event注册poller,然后等待条件发生,细节代码比较多,这里只列出主要的分析 k_poll->z_impl_k_poll

int z_impl_k_poll(struct k_poll_event *events, int num_events, s32_t timeout)
{
    int events_registered;
    k_spinlock_key_t key;
    //为poll event准备poller
    struct _poller poller = { .is_polling = true,
                  .thread     = _current,                       //将当前thread提供给poller,将来callback时让该thread退出pending
                  .cb         = k_poll_poller_cb };

    __ASSERT(!arch_is_in_isr(), "");        // isr中不允许使用k_poll
    __ASSERT(events != NULL, "NULL events\n");
    __ASSERT(num_events >= 0, "<0 events\n");

    //注册poller给poll event,并检查是否已经有就绪的条件
    events_registered = register_events(events, num_events, &poller,
                        (timeout == K_NO_WAIT));

    key = k_spin_lock(&lock);

    //如果已经有就绪的条件,清除注册的poll event,并返回表示已经有条件满足
    if (!poller.is_polling) {
        clear_event_registrations(events, events_registered, key);
        k_spin_unlock(&lock, key);
        return 0;
    }

    poller.is_polling = false;
    //如果不等待条件满足,直接退出
    if (timeout == K_NO_WAIT) {
        k_spin_unlock(&lock, key);
        return -EAGAIN;
    }

    //等待条件满足,条件满足时会通过poller的callback通知该thread退出等待状态
    //等待超时会发生调度
    _wait_q_t wait_q = Z_WAIT_Q_INIT(&wait_q);
    int swap_rc = z_pend_curr(&lock, key, &wait_q, timeout);

    //等待结束后将清楚掉已经注册的event
    key = k_spin_lock(&lock);
    clear_event_registrations(events, events_registered, key);
    k_spin_unlock(&lock, key);

    return swap_rc;
}

这里也可以看到条件满足后只是k_poll不再阻塞直接退出,也就是前面提到的k_poll等到内核对象条件满足后并不会获取内核对象(sem/queue/poll signal)。

条件满足通知

前面说过3种内核对象条件都会通知,3个对内对象最后都是使用signal_poll_event进行通知,k_sem_give中会通知poll,流程是z_impl_k_sem_give->handle_poll_events其实现如下

static inline void handle_poll_events(struct k_sem *sem)
{
#ifdef CONFIG_POLL
    z_handle_obj_poll_events(&sem->poll_events, K_POLL_STATE_SEM_AVAILABLE);
#else
    ARG_UNUSED(sem);
#endif
}

k_queue在k_queue_insert/k_queue_append->queue_insert->handle_poll_events其实现如下

static inline void handle_poll_events(struct k_queue *queue, u32_t state)
{
    z_handle_obj_poll_events(&queue->poll_events, state);
}
void z_handle_obj_poll_events(sys_dlist_t *events, u32_t state)
{
    struct k_poll_event *poll_event;

    poll_event = (struct k_poll_event *)sys_dlist_get(events);
    if (poll_event != NULL) {
        (void) signal_poll_event(poll_event, state);    //通知条件满足
    }
}

k_poll_signal在z_impl_k_poll_signal_raise->signal_poll_event因此无论那种条件最后都是通过signal_poll_event通知等待线程条件已经就绪,signal_poll_event中使用poller中callback对thread进行通知,前面分析可以看到callback是k_poll_poller_cb

static int k_poll_poller_cb(struct k_poll_event *event, u32_t state)
{
    struct k_thread *thread = event->poller->thread;

    if (!z_is_thread_pending(thread)) {
        return 0;
    }

    if (z_is_thread_timeout_expired(thread)) {
        return -EAGAIN;
    }

    z_unpend_thread(thread);
    arch_thread_return_value_set(thread,
        state == K_POLL_STATE_CANCELLED ? -EINTR : 0);

    if (!z_is_thread_ready(thread)) {
        return 0;
    }
    //在这里让等待k_poll的线程就绪,上一节的等待thread就在这里被通知退出等待
    z_ready_thread(thread);

    return 0;
}

整体流程

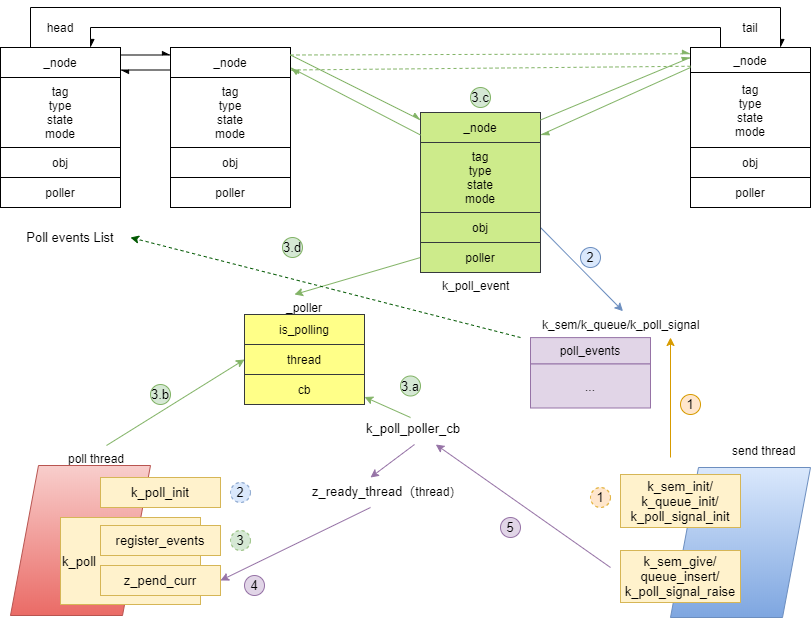

再向下分析就是poll event的管理,这些API比较繁杂,如果分析代码那面陷入细节,下面通过两张附图说明poll的event管理过程。 当创建一个条件对象时(sem/queue/poll signal), 会有一个对应的poll event list, 每有一个thread对该条件对象进行poll就会加入对应的Poll event到该链表,加入链表的顺序是按优先级由高到底排列。也就是说一旦条件对象就绪,高优先级thread会先被通知。如下图 poll_list

下图为k_poll的整体流程图,说明了操作和poll event管理的对应 poll 说明以上流程: 1. 初始化条件对象(sem/Queue/pollsignal),初始化对象时,该对象的poll_events链表为空 2. 初始化poll_event,将poll_event和条件对象关联(相互指向),并初始化poll_event相关字段 3. k_poll注册要等待的poll_event,也就是将poll_event加入到条件对象的poll_events链表中,一个条件对象一条链表,每当多一个thread等待这个条件对象时,就会插入一个节点,插入节点  3.a 为poller指定callback  3.b 为poller指定callback会通知的thread  3.c 将等待的poll_event按线程的优先级顺序插入到条件对象的poll_events链表中  3.d 为poll_event指定poller 4. k_poll的thread被z_pend_curr开始等待通知 5. 当条件对象发生时(sem/queue/poll signal),会先从这些条件对象的结构体中找到poll_events链表,然后移除第一个节点得到poll_event再通过poller中的callback通知pending的thread就绪,到此时k_poll等待的thread等到条件恢复执行

poll信号

三个等待条件中sem和queue是对外的内核对象,会有其它文章进行分析,这里说一下专门给poll用的poll signal实现. 数据结构如下

struct k_poll_signal {
    /** PRIVATE - DO NOT TOUCH */
    sys_dlist_t poll_events;    //前面介绍过用于串接等待该signal的poll_event为链表

    unsigned int signaled;      //是否已经发送信号

    int result;     //信号值,就是前面示例中的0x1337
};

初始化

k_poll_signal_init->z_impl_k_poll_signal_init

void z_impl_k_poll_signal_init(struct k_poll_signal *signal)
{
    sys_dlist_init(&signal->poll_events);   //初始化链表
    signal->signaled = 0U;                                  //无信号发送
    /* signal->result is left unitialized */
    z_object_init(signal);
}

发送信号

k_poll_signal_raise->z_impl_k_poll_signal_raise

int z_impl_k_poll_signal_raise(struct k_poll_signal *signal, int result)
{
    k_spinlock_key_t key = k_spin_lock(&lock);
    struct k_poll_event *poll_event;

    signal->result = result;    //设置信号值
    signal->signaled = 1U;    //有信号发送

    //从等待的poll event list中取出第一个poll event
    poll_event = (struct k_poll_event *)sys_dlist_get(&signal->poll_events);
    if (poll_event == NULL) {
        k_spin_unlock(&lock, key);
        return 0;
    }

    //通知等待该poll event的信号条件已满足,这里也就会通过poll event中poller->cb 回调k_poll_poller_cb
    int rc = signal_poll_event(poll_event, K_POLL_STATE_SIGNALED);

    z_reschedule(&lock, key);
    return rc;
}

poll event

register_events

将等待的poll event加入到条件对象的链表中

static inline int register_events(struct k_poll_event *events,
                  int num_events,
                  struct _poller *poller,
                  bool just_check)
{
    int events_registered = 0;

    for (int ii = 0; ii < num_events; ii++) {
        k_spinlock_key_t key;
        u32_t state;

        key = k_spin_lock(&lock);
        //使用is_condition_met查询是否条件对象已经满足
        //一些情况下在k_poll前sem/queue/poll signal已经就绪
        if (is_condition_met(&events[ii], &state)) {
            //如果有条件对象就绪,就不再polling,将event状态设置为ready
            set_event_ready(&events[ii], state);
            //将is_polling设置为false,表示无需再polling
            poller->is_polling = false;
        } else if (!just_check && poller->is_polling) {     //对于K_NO_WAIT的k_poll,just_check会传false进来,也就是说只执行前面的检查,看是否有条件对象就绪,如果没有不会进行event注册
            //注册poll event
            int rc = register_event(&events[ii], poller);
            if (rc == 0) {
                events_registered += 1;
            } else {
                __ASSERT(false, "unexpected return code\n");
            }
        }
        k_spin_unlock(&lock, key);
    }

条件就绪检查

static inline bool is_condition_met(struct k_poll_event *event, u32_t *state)
{
    switch (event->type) {
    case K_POLL_TYPE_SEM_AVAILABLE:
        //检查是否有信号
        if (k_sem_count_get(event->sem) > 0) {
            *state = K_POLL_STATE_SEM_AVAILABLE;
            return true;
        }
        break;
    case K_POLL_TYPE_DATA_AVAILABLE:
        //检查queue中是否有数据
        if (!k_queue_is_empty(event->queue)) {
            *state = K_POLL_STATE_FIFO_DATA_AVAILABLE;
            return true;
        }
        break;
    case K_POLL_TYPE_SIGNAL:
        //检查是否已发出poll signal
        if (event->signal->signaled != 0U) {
            *state = K_POLL_STATE_SIGNALED;
            return true;
        }
        break;
    case K_POLL_TYPE_IGNORE:
        break;
    default:
        __ASSERT(false, "invalid event type (0x%x)\n", event->type);
        break;
    }

    return false;
}

注册event register_event->add_event

static inline int register_event(struct k_poll_event *event,
                 struct _poller *poller)
{
    //根据不同的条件类型,使用add_event将event注册到条件对象的poll events链表中
    switch (event->type) {
    case K_POLL_TYPE_SEM_AVAILABLE:
        __ASSERT(event->sem != NULL, "invalid semaphore\n");
        add_event(&event->sem->poll_events, event, poller);
        break;
    case K_POLL_TYPE_DATA_AVAILABLE:
        __ASSERT(event->queue != NULL, "invalid queue\n");
        add_event(&event->queue->poll_events, event, poller);
        break;
    case K_POLL_TYPE_SIGNAL:
        __ASSERT(event->signal != NULL, "invalid poll signal\n");
        add_event(&event->signal->poll_events, event, poller);
        break;
    case K_POLL_TYPE_IGNORE:
        /* nothing to do */
        break;
    default:
        __ASSERT(false, "invalid event type\n");
        break;
    }

    //根系poller,之后这个event就会使用这个poller内的callback通知等待thread就绪
    event->poller = poller;

    return 0;
}

static inline void add_event(sys_dlist_t *events, struct k_poll_event *event,
                 struct _poller *poller)
{
    struct k_poll_event *pending;
    //events是一个双向循环链表,里面放的poll event是按等待它thread的优先级从高到底排序
    //这里取最后一个节点,也就是优先级最低的节点
    //如果链表中没有节点,或者是要注册的event所属thread优先级比最低的节点的线程优先级都低,就将注册的event插入到最后
    pending = (struct k_poll_event *)sys_dlist_peek_tail(events);
    if ((pending == NULL) ||
        z_is_t1_higher_prio_than_t2(pending->poller->thread,
                        poller->thread)) {
        sys_dlist_append(events, &event->_node);
        return;
    }

    //遍历整个链表,将Poll event按thread优先级进行插入
    SYS_DLIST_FOR_EACH_CONTAINER(events, pending, _node) {
        if (z_is_t1_higher_prio_than_t2(poller->thread,
                        pending->poller->thread)) {
            sys_dlist_insert(&pending->_node, &event->_node);
            return;
        }
    }

    sys_dlist_append(events, &event->_node);
}

clear_event_registrations

清除event,当poll条件满足后, k_poll恢复执行,会使用clear_event_registrations将所有注册的event全部清除

static inline void clear_event_registrations(struct k_poll_event *events,
                          int num_events,
                          k_spinlock_key_t key)
{
    //使用clear_event_registration清除event
    while (num_events--) {
        clear_event_registration(&events[num_events]);
        k_spin_unlock(&lock, key);
        key = k_spin_lock(&lock);
    }
}
static inline void clear_event_registration(struct k_poll_event *event)
{
    bool remove = false;

    //移除poller
    event->poller = NULL;

    //将poll event从链表中移除
    if (remove && sys_dnode_is_linked(&event->_node)) {
        sys_dlist_remove(&event->_node);
    }
}

再谈k_poll

有了poll event的管理,我们再结合之前的原理来再来分析一次k_poll k_poll->z_impl_k_poll

int z_impl_k_poll(struct k_poll_event *events, int num_events, s32_t timeout)
{
    int events_registered;
    k_spinlock_key_t key;

    //为poll event初始化poller,里面包含通知的callback函数k_poll_poller_cb
    struct _poller poller = { .is_polling = true,
                  .thread     = _current,
                  .cb         = k_poll_poller_cb };

    //ISR中不允许k_poll
    __ASSERT(!arch_is_in_isr(), "");

    //检查要poll event的参数
    __ASSERT(events != NULL, "NULL events\n");
    __ASSERT(num_events >= 0, "<0 events\n");

    //注册poll event
    //这里会根据timeout,通知register_events是否只是检查条件就绪,而不真正的注册poll event
    events_registered = register_events(events, num_events, &poller,
                        (timeout == K_NO_WAIT));

    key = k_spin_lock(&lock);

    //前面分析过在register_events时会检查条件对象, 如果条件对象满足会将is_polling设置为false
    //因此检查is_polling为false时,表面已经有条件对象满足,这里就清楚已注册的event,然后直接返回表示已经等到条件对象
    if (!poller.is_polling) {
        clear_event_registrations(events, events_registered, key);
        k_spin_unlock(&lock, key);
        return 0;
    }

    poller.is_polling = false;

    //如果没有条件对象满足,而又不等待就直接退出
    if (timeout == K_NO_WAIT) {
        k_spin_unlock(&lock, key);
        return -EAGAIN;
    }

    _wait_q_t wait_q = Z_WAIT_Q_INIT(&wait_q);
    //将当前线程pending住等待条件满足
    //条件对象满足后会通过poller中的callback让这个等待的thread ready继续执行
    //在timeout 后都没有等待条件对象满足,thread也会继续执行
    int swap_rc = z_pend_curr(&lock, key, &wait_q, timeout);

    //等待到条件满足或者超时,线程退出pending继续执行
    //清除本次注册的Poll event
    key = k_spin_lock(&lock);
    clear_event_registrations(events, events_registered, key);
    k_spin_unlock(&lock, key);

    return swap_rc;
}

参考

https://docs.zephyrproject.org/latest/reference/kernel/other/polling.html
